技術情報耐候性試験
キセノンアークによる耐候促進試験
(1)試験条件
| キセノン照射 | 100 W/m2 |
|---|---|
| ブラックパネル温度 | 63±3 ℃ |
評価用試験片を上記槽内に設置し、所定時間毎に取出し、(2)項に示す条件して試験した。
(2)引張試験
| 試験品番 | PENTAM1600 |
|---|---|
| 試験方法 | JIS K 7161-1、2準拠 |
| 試験項目 | 引張強さ、引張弾性率 |
| 試験片 | 1B形 |
| 試験条件 | 試験速度 50mm/min（強さ）、1mm/min（弾性率） 標線間距離 50mm（接触式伸び計使用） チャック間距離 115mm 試験温度 23℃ 測定数 n=5 |
| 試験環境 | 23±2℃、50±10％RH |
| 測定装置 | 万能材料試験機5982型（インストロン社製） |
(3)結果

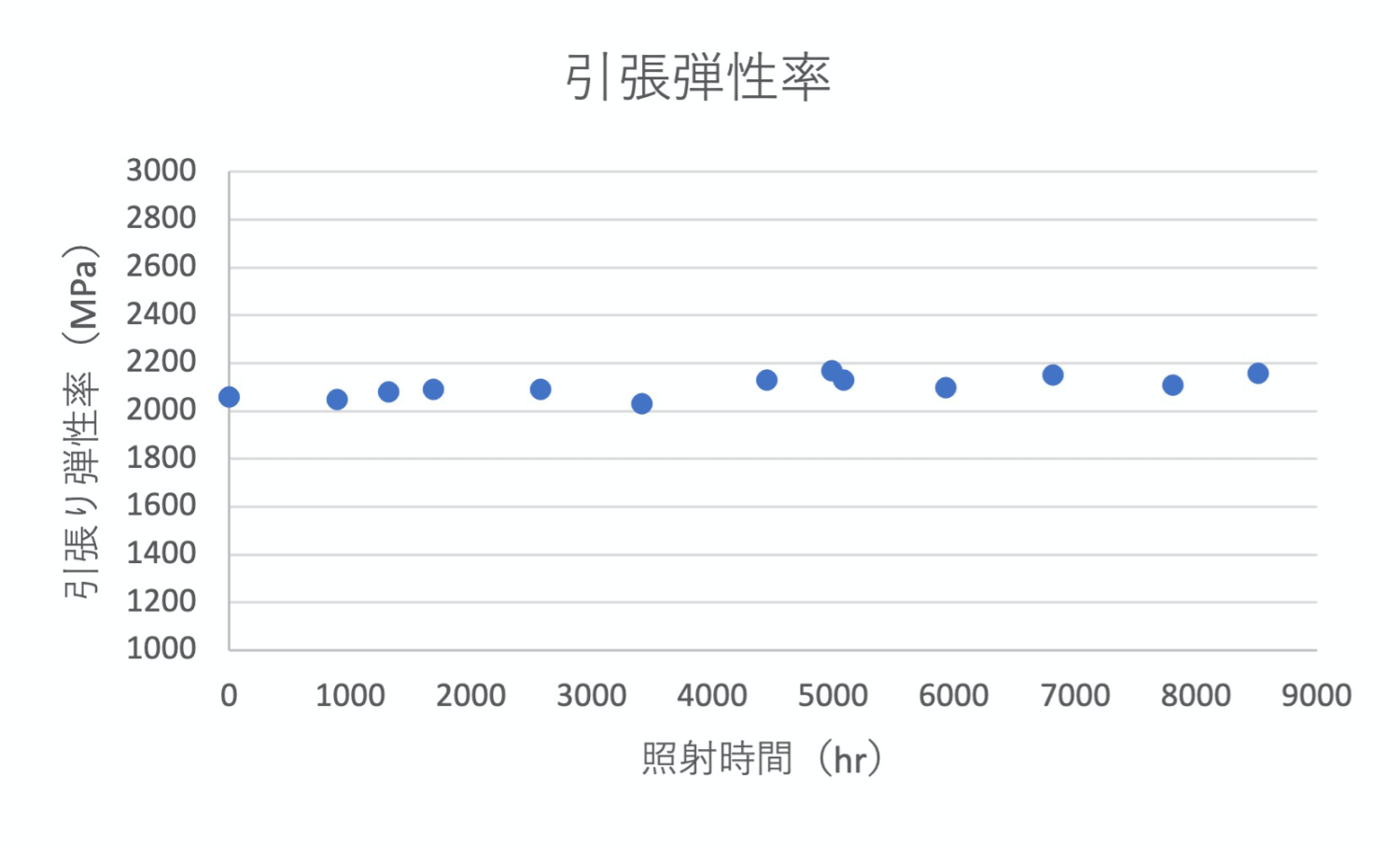

以下に試験結果を示す。
(4)耐候促進試験 相当年数の算定
JIS D 0205 に記載されている、日本の太陽光の平均一年間放射露光量「4500MJ/m2」から算出した。 太陽光における300～400nm の波長の光の構成比は6.8% となっているので、一年の放射露光量は、 4500×0.068＝306MJ/m2(300 ～ 400nm) となり、キセノンにて「100W/m2」の条件の場合
306000000(J/m^2)÷100(W/m2)＝3060000( 秒)
3060000( 秒)÷3600＝850 時間
つまり放射露光量から計算すると、850 時間が1 年に相当すると算定される。
このことから、以下表のように相当年数を算定した。
キセノン 100W/m2
| 水準 | 相当年 | 試験時間 |
|---|---|---|
| 1 | 1 | 850 |
| 2 | 1.5 | 1275 |
| 3 | 2 | 1700 |
| 4 | 3 | 2550 |
| 5 | 4 | 3400 |
| 6 | 5 | 4250 |
| 7 | 5.8 | 4930 |
| 8 | 6 | 5100 |
| 9 | 7 | 5950 |
| 10 | 8 | 6800 |
| 11 | 9 | 7650 |
| 12 | 10 | 8500 |
